Ovaj sustav električnog podnog grijanja Vam omogućava postavu u tlocrnto vrno neurednim prostorijama, gdje je npr jedna mala kupaona sa jako dobro iskorištenim prostorom može postati jako komplicirana za postavu tipičnog električnog podnog grijanja na mrežice.
Izrazito tanki grijač sa doživotnim jamstvom Vam omogućava maksimalnu iskorištenost prostora sa maksimalno iskorištenim podom za električno podno grijanje obzirom da se ovaj sustav prilagođava svim potrebama kako nije povezan na mrežicu, već sami određujete razmake i putanju grijača pa tako i samu snagu po m2.
- u slučaju da niste verificirani električar, obavezno kontaktirajte jednog kako bi Vam pripremio napajanje, podžbuknu kutiju i bužire za termostat i grijanje (imamo svoju mrežu partnera po cijeloj RH te Vam možemo po potrebi ponuditi svog kooperanta).
Ukoliko želite postavu od strane nas i naših kooperanta, slobodno kontaktiratje prema području putem mreže instalatera ili nas kontkatirajte direktno
- ovo su informativne smjernice za instalaciju električnog podnog grijanja DWS, za potpune službene upute preuzmite privitak pod nazivom Warmup-IM-DWS poveznica koji čete pronači klikom na poveznicu ili pod tehnička dokumentacija i pod stranicom Dokumenti, također u samoj kutiji sa grijačom mrežicom čete dobiti i upute za instalaciju.
- obavezno pročitajte upute do kraja prije samog naručivanja
- ove upute ne smiju biti kontradiktorna sa uputama za postavu završne obloge (keramika, kamen, terracotta sl.) u slučaju kontradikcije obavezno nas kontaktirajte kako bi riješili eventualne nesuglasice.
- ova informativna uputa za instalaciju je isključivo za DWS Warmup grijači kabel.
Mjerenje kvadraturu poda za grijači kabel

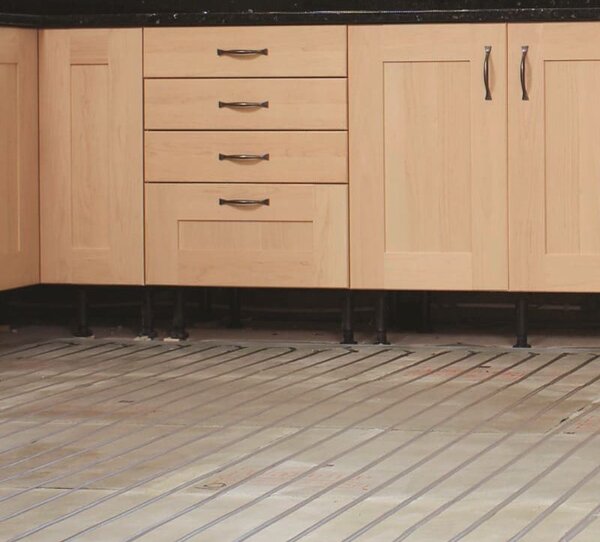

Prije svega dobro premjerite prostor (od svakog zida kako često zidovi nisu pod pravilnim kutem), od dobivenih mjera oduzmite sve fiksne elemente iz prostorije, poput kuhinjskih elemenata, kada, tuš-kada, podne wc školjke, fiksnih/ugradbenih ormara i sličnih elemenata za koje znate da će uvijek tamo biti te nemaju nožice ili su im nožice niže od 2 cm (zbog mogućnosti pregrijavanja kablova u slučaju postave ispod elemenata tog tipa), od svakog gotovog zida oduzmite 5 cm (ukoliko žbuka i ili pločice nisu još postavljene, oduzmite 8-10cm). Dobivene mjere su instalacijska površina, pri odabiru proizvoda pripazite da naručujete grijače koji nisu za veće površine od Vaše, jer je uvijek bolje malo rašiti grijače, obzirom da se isti ne smiju kratiti niti preklapati.
Prilikom biranja materijala možete u istu kvadraturu staviti više ili manje grijača odnosno sa većim ili manjim razmakom između grijača, preporučamo svkako da nas konzultirate oko izračuna potrebne snage, no opća smjernica je ako je dobra izoalcija kuće onda 150W je dovoljno. Ukoliko Vam je potrebno dogrijavanje možete ići i na manju snagu po m2, no ukoliko želite da Vam grijanje ima brzu reakciju onda svakako stavite više snage po m2. Uvjek treba provjeriti sa proizvođačem/prodavačem podnih podloga da su njihovi proizvodi namjenjeni za podno grijanje.
Postava podne izolacije
za detaljnu postavu podne izolacije pogledajte pod uputama za postavu WIB obložena podna izolacija poveznica. Podnu izolaciju je uvijek preporučeno staviti, a obavezno ukoliko u samom podu (ispod glazure) nemate od prije postavljenu podnu izolaciju.
Prije svega obucite zaštitnu odječu i obuču, očistite pod od ostataka materijala za grubim radovima, po potrebi sa špahtlom odvojite od poda ostatke mase za ravnanje zidova i drugih cementnih materijala, zatim sa usisavačem temeljito počistite pod.
WIB oboloženu izolaciju postavljamo na dva načina:
- fleksibilnim ljepilom za pločice (cca visine 5mm)
- pomoću tipla (u slučaju betona ispod), šarafa i šajbica (ukoliko je drvena podloga ispod ili ako nemate dovoljnu sveukupnu visinu prostora)
Izolaciju postavljate po cijelom prostoru kako ne bi imali razlike u visini, u slučaju da ne želite stavljati izolaciju na dijelovima gdje ne ide grijanje, uvijek možete staviti ljepila ili samonivelirajuće mase.

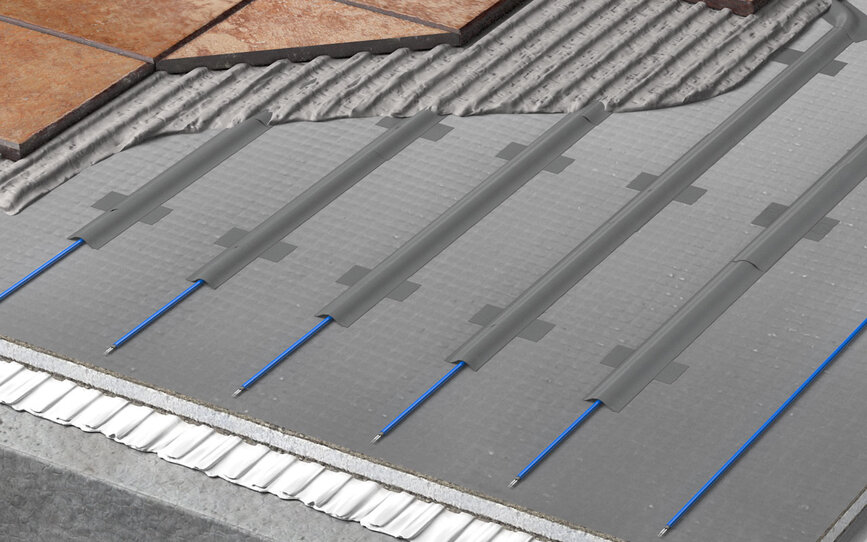

Postava grijačeg kabla
Sa postavom grijaceg kabla krećete impregnacije poda, na samoj bočici piše omjer ukoliko treba razrjediti vodom i vremenski perijod potreban kako bi se pod osušio. Onda kad se pod osuši možete sa "pik trakom" obilježiti enventualna područja koja želite izbjeći (npr.: di će ići tuš kada, ormarič itd) postavu grijačeg kabla krećete od pozicije gdje Vam je pripremljen bužir koji vodi do termostata, prije svega, izvadite grijač iz pakiranja i ispitajte sa multimetrom ohm vrijednost (uz pomoć uputa od uređaja), na „hladnom repu grijača“ (crni kabel koji se prostire od namotanog grijaceg kabla dužine od 3 metra), na samoj kutiji ili u uputama koje ste dobili u pakiranju ispisana je tablica po kojoj uspoređujete dobivene vrijednosti prema metraži/kvadraturi grijača. Dobivenu vrijednost upisujete na zadnjim stranicama uputa gdje se nalazi jamstveni list u za to predviđenu kučicu (u slučaju jakih odstupanja dobivene vrijednosti od upisane vrijednosti na tablici, prekinite postavu i kontaktirajte nas).
Sa skalpelom odrežite višak bužira kako Vam naknadno ne bi smetao, provucite sajlu kroz bužir do samog kraja, sajla bi trebala izaći na poziciju gdje je priprema za postavu termostata, oslobodite grijaci kabel od ostalih materijala koji drže grijaci kabel kompaktno namotanim, pazite da pritom ne oštetite grijač, hladi rep grijača i njihov spoj. Odmotajte haldni rep (crnu žicu) da bude ravna bez pregiba i mogućih čvorova kako bi ste si olakšali provlačenje kabla, pričvrstite žice koje ste ispitivali za sajlu pomoću izolirajuće ljepljive trake i provucite kroz bužir.
Sada možete početi postavljati grijači kabel na način da ga odmotavate oko njegove osi polažući ga direktno po podu, uz pomoć sreberne ljpljive trake pričvrtite kablove po podu, za prvu ruku sa malim komadićima.
Jednom kada ste u datom smjeru došli do kraja (obilježeno „pik-trakom“), odmjerite razmak i pažljivo nastavite polaganje. Tako nastavite sve dok ne "potrošite" grijač.
Postava temperaturnog podnog osjetnika
Osjetnik se nalazi u kutiji sa termostatom, detaljne upute se nalaze pod uputama za instalaciju odabranog Warmup termostata, kod ovog tipa grijačeg kabla je potrebno podni osjetnik spustiti između dva grijača (preskačući prvih 150mm grijačeg kabla) podni osjetnik ne smije prolaziti direktno ispod i iznad samog grijačeg kabla kako ne bi dobili kriva očitanja te ukoliko imate mogučnost postavite ga između dva grijača koji paralelno idu punih 150mm, a da pritom ima minimalno još 50mm od "zavoja" gdje se grijači spajaju. Jednom kada ste odabrali poziciju, označite ju. Ukoliko ste u mogučnosti, preporuča se cijeli bužir ukopati u podu do željene pozicije kako bi ako ikad zatreba mogli i zmjeniti podni osjetnik (prilikom tih radova zaštite grijače od materijala koji bi ga mogao oštetiti, svakako kopajte uz pomoč upaljenog usisvaća kako bi maksimalno umanjili prašinu. Provucite podni osjetnik kroz bužir do termostat pozicije uz pomoć sajle za provlačenje žica, zatvorite bužir sa "pik" ljepljivom trakom kako ne bi ljepilo ušlo u bužir. Potrebno je "ukopati" sa jednakim oprezom početni spoji grijača i "hladnog rep-a" i sami kraj grijača ukuliko Vam smeta za visinu ploćica (provjerite visinu sa svojim keramičarom). Počistite sve ostatke prašine i komadiče betona.
Ponovo izmjerite otpor podnog grijačeg kabla pomoću mutlimetra ohm, kako bi bili sigurni da se grijači kabel nije oštečen.
Cijeli grijač prekrite po dužini sa srebernom ljepljivom trakom kako bi bila fiksna i dodatno zaštićena.
Poslikajte kako je postavljen grijači kabel, a uz pomoču metra fotografirajte (metrom mjerite od polaznih točaka poput vrata i zida kako bi imali točnu xy pozicju u 2D prikazu tlocrta) gdje se nalazi početni spoj grijača i "hladnog repa", isto tako kraj grijača i podni osjetnik.
Za upute pri montaži termostata pogledajte pod upute za instalaciju odabranog Warmup termostata.
